선도적인 국제 인증 기관의 새로운 시험소에는 e-모빌리티 분야에서 사용되는 대형 배터리에 대한 냉수 충격 침수 시험을 수행할 수 있는 시스템이 필요했습니다. Weiss Technik은 LV 124 K13, ISO 16750-4 (침수 시험) 및 ISO 20653 (IPX7 침수 시험)에 따른 시험을 가능케 하는 솔루션을 개발하여 공급했습니다.
새로운 멀티 테스트 센터를 위한 특수 장비
대형 인증 기관에서 냉수 충격 시험 시스템을 설치할 전문 업체를 찾고 있었습니다. 이 장비는 LV 124 K13, ISO 16750-4 및 ISO 20653의 시험 및 표준 사양에 따라 전기 자동차용 리튬 이온 배터리를 시험하는 데 사용될 예정이었습니다. 자동차 산업 분야에서 시험 장비를 공급해 온 다년간의 경험을 바탕으로, Weiss Technik은 양산에 가까운 테스트 시편과 프로토타입 모두에 적합한 맞춤형 시스템 컨셉을 개발했습니다.
초고속 냉각을 위한 정교한 테스트 셋업
LV 124는 K-13 “Thermal shock immersion” 섹션을 포함하는 자동차 분야의 포괄적인 시험 규격입니다. 첫 번째 단계에서 시험편은 최대 작동 온도까지 가열됩니다. 5초 이내에 시험편을 약 0°C의 염수(5% NaCl)에 담그고 5분간 유지합니다. 제거한 후 시험편을 가열하고, 다시 담그는 과정을 반복합니다 (20 사이클). 특히, 어려운 과제는 규정된 5초 안에 통제된 방식으로 최대 1,200kg에 달하는 무거운 시험편을 내리는 것이었습니다. Weiss Technik은 유사한 시스템에 대한 경험을 바탕으로 안전하고 신뢰할 수 있는 솔루션을 개발했습니다.
인상적인 크기의 특별한 시스템

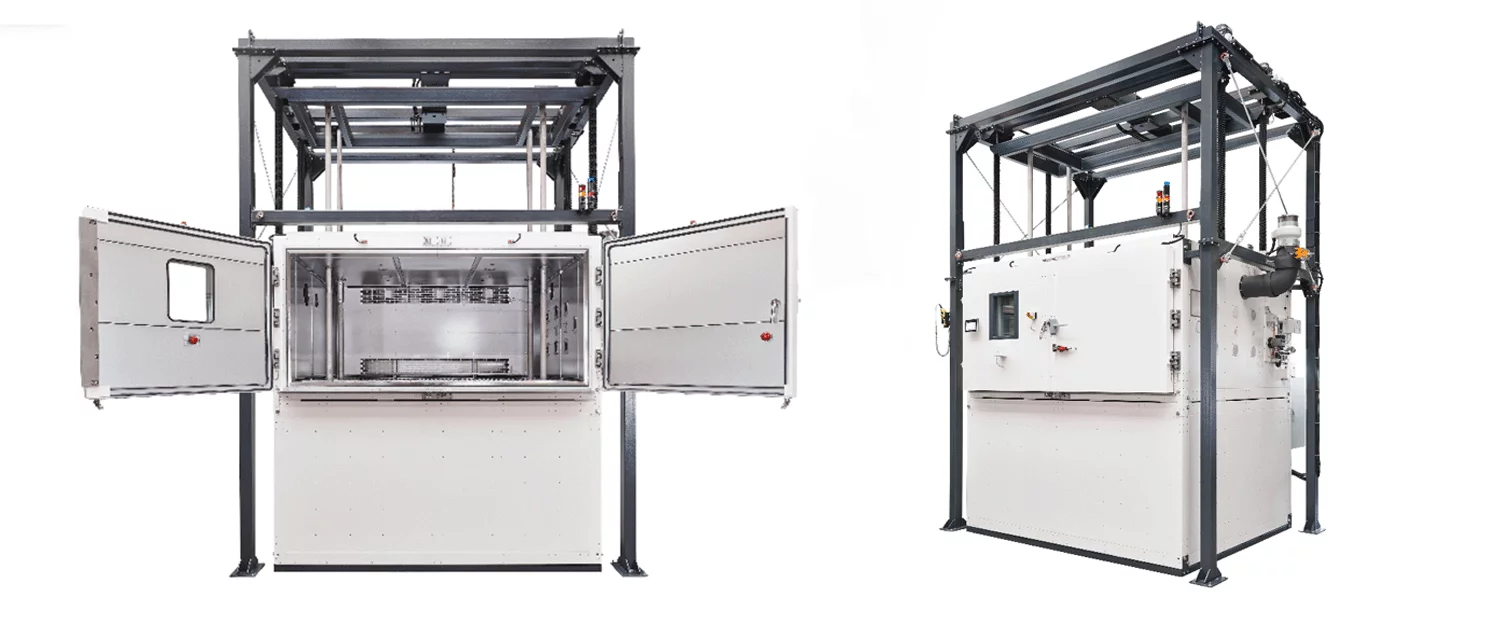

K-13 표준을 준수하는 시험을 실시할 수 있는 6,680 × 5,500 × 5,100 mm (W×D×H) 사이즈의 대형 테스트 시스템을 보유한 시험 센터는 전 세계적으로 몇 군데 뿐입니다. 시스템의 높이 때문에 시험편을 지상에서 넣을 수 있도록 접근 가능한 두 층에 또는 핏 안에 시스템을 설치하는 것이 권장되었습니다. 또한, 부식성 대기 때문에 테스트 공간과 설비는 고합금 내식성 재료로 만들어야 했습니다.
연결된 테스트 시편을 빠르게 내리기
시험 시스템은 네 가지 주요 구성 요소(실제 시험 챔버의 공기 공간, 하부 수조, 강철 구조물, 그리고 시스템 후면에 위치한 기계장치)로 구성됩니다. 테스트 중 시험편은 리프팅 플랫폼에 고정되어, 가열 후 전기 드라이브를 통해 수조로 균일하게 내려갑니다. 드라이브 기술은 시편의 무게 중심이 오프셋 되어도 움직임에 영향을 미치지 않는 방식으로 설계되었습니다. 또한, 테스트 시스템에는 시험편에 대한 에너지 추적 시스템이 있어 수직 이동 중에도 케이블이 안전하게 유도되도록 합니다. 이를 통해 시험 중 다양한 작동 모드에서 시험편에 지속적으로 접촉하고 모니터링할 수 있습니다.
추가 사양
시험편이 고정되는 플랫폼의 크기는 2,900 × 1,900 mm이며, 최대 시험편의 크기는 2,500 × 1,700 × 750 mm (W×D×H)입니다. 최대 허용 침수 용적은 3.18 m3이며, 최대 시편 무게는 1,200 kg입니다. 테스트 공간의 가열 속도는 분당 2 K입니다. 수조에는 냉각 장치와 순환 펌프가 장착되어 있어 약 0°C의 일정한 수온을 유지합니다. 테스트 시스템은 표준 인터페이스를 통해 기존의 건물 관리 시스템에 원활하게 통합될 수 있습니다.
Weiss Technik은 검증된 테스트 기술을 상징합니다.
제공된 테스트 솔루션은 검증된 시스템 컨셉과 자동차 산업의 전문 파트너로서 Weiss Technik의 다년간의 경험을 기반으로 합니다. S!MPAC 컨트롤러와 Web Season 연결을 갖춘 이 테스트 시스템은 테스트 시퀀스를 간단하게 프로그래밍할 수 있게 하고, 다중 사용자 기능을 제공하며 태블릿 또는 컴퓨터를 통해 전 세계에서 접속할 수 있습니다. 독창적인 에어 가이던스는 테스트 공간의 높은 온도 안정성을 유지합니다.
리튬 이온 배터리용 안전 장비
이 테스트 시스템을 통해 최대 위험 레벨 6의 배터리를 테스트할 수 있습니다. Weiss Technik은 시험 센터와 협력하여 공장에서 설치된 구성요소와 현장 안전 예방 조치를 모두 포함하는 안전 컨셉을 개발했습니다. 이 시스템에는 시각 및 음향 경보 기능과 전기식 도어 텀블러가 장착되어 있어 시험 중 또는 시험편 사고 발생 시 무단 개방을 방지할 수 있습니다. 다른 안전 기능으로는 압력 완화 플랩, 신선한 공기 퍼지, CO 및CH 가스 감지 기능이 있습니다. 이 시스템은 별도의 방화 구획에 설치되었습니다. 열 폭주 발생 시 테스트 공간을 냉각시킬 수 있도록 현장에 고압 미스트 시스템을 설치하는 것도 계획되었습니다.
프로젝트의 원활한 실현
시스템은 파트너사와 협력하여 개발되었고, Central Hesse에서 조립되었습니다. 공장에서의 집중적 시험 가동 후, 운송을 위해 여러 부품으로 분리되었습니다. 개별 구성 요소로의 분할은 현장에서 시스템을 신속하게 조립하고, 가동할 수 있도록 설계되었습니다.
