Why / 도전과제
콘크리트 슬래브, 벽돌, 단열재, 타일과 같은 건축 자재는 높은 품질 및 안전 기준을 충족해야 합니다. 이는 다양한 국내 및 국제 표준에 따라 테스트되며, 여기에는 항상 온도와 습도 변화의 영향이 포함됩니다.
기후 변화와 극한 기상 현상의 증가로 많은 건축 자재에 대한 수요는 계속해서 증가할 것입니다. 기후 변화와 기상이변의 빈도가 증가함에 따라 많은 건축 자재에 대한 수요는 계속 증가할 것입니다. 이에 따라, 견고하게 설계되고 안정적으로 작동하는 건축 자재 테스트 챔버에서 테스트를 하는 것도 더욱 중요해질 것입니다.
Cyclical alternating test 동안 건축자재는 각각의 표준에 명시된 대로 시험을 거치게 됩니다. 온도 곡선, 테스트 사이클 횟수, 유지 시간이 명확하게 정의되어 있습니다.
How / 아이디어
가능한 많은 시험 표준 요건을 충족시키기 위해 건축 자재 테스트 챔버는 두 가지 표준 크기로 개발되었습니다: 500 리터 및1,000 리터. 테스트 프로그램은 각각의 시험 표준에 맞게 조정될 수 있습니다.
견고한 챔버는 테스트 공간이 부식 방지 스테인리스 스틸로 되어 있으며, 리프팅 장비를 사용하여 위에서 쉽게 적재할 수 있습니다. 통합되어 있는 침수 장치를 통해 자동으로 물을 유입하고 배출할 수 있으며, 테스트 공간에서 침수 높이를 무한으로 조절할 수 있습니다.
냉동 장치, 스위치 캐비닛/제어 섹션, 급수 설비를 포함하는 장치부는 바로 옆(작은 장치부)이나 챔버 뒤(큰 장치부) 에 별도로 배치됩니다.
챔버 덮개에 장착된 공기 순환 컨디셔닝 시스템은 두 개의 강력한 팬으로 높은 온도 정확도를 보장합니다. 테스트 공간 전체에 걸친 균일한 온도 분포를 위해, 공기는 탈착식 바닥 그릴을 통해 아래로부터 테스트 공간으로 공급됩니다.
What / 솔루션
TempEvent 건축 자재 테스트 챔버 WBT/500/-30/+60 및 WBT/1000/-30/+60
건축자재 테스트 챔버의 테스트 공간 용량은 500 리터 또는 1,000 리터입니다. 냉동 장치 및 제어 시스템은 별도로 설치된 장치부에 위치해 있습니다. 냉동 장치는 GWP 값이 1인 환경 친화적 냉매 CO2를 사용하여, EU 냉매 규제의 모든 요건을 충족합니다.
챔버는 시간에 따라 ± 1 K의 편차로 −30 °C ~60 °C의 테스트 온도를 달성합니다. 표준 장비를 사용하여 (해빙을 위한) 침수 과정이 있는 freeze-thaw alternating test와 같은 시험 시나리오를 수행할 수 있습니다.
시스템은 SIMPAC® 디지털 측정 및 조절 시스템과 WEBSeason® 소프트웨어를 통해 제어됩니다. 주문된 시험 표준에 대한 테스트 사이클은 SIMPAC® 제어 시스템의 PLC에 저장되어 챔버가 안정적이고 재현 가능한 방식으로 각각의 시험 표준 사양을 충족할 수 있도록 합니다. 필요한 경우 여러 개의 테스트 프로그램을 저장할 수 있습니다.
추가 옵션도 이용할 수 있습니다. 여기에는 담수 요구량을 최소화하기 위한 통합 물 탱크(1,100리터 또는 1,500리터)가 장착된 대형 장치부, 물 가열을 위한 플로우 히터 및 순환 펌프, 물 냉각을 위한 플로우 쿨러, 시험편의 또는 시험편 내의 온도 측정을 위한 센서 (PT 100 센서), 온도 제어식 또는 비온도 제어식 물 분사 장치가 포함됩니다.
한눈에 보는 장점
- 다양한 건축 자재에 적합한 견고한 테스트 챔버
- 두 가지 일반 사이즈(500 l 및1,000 l)
- 독일 및 국제 시험 표준 준수
- 온도 범위: −30 °C ~ 60 °C
- 균일한 온도 분포
- 지속 가능한 냉매 CO2
- 선명한 10″ 컬러 터치 패널
- 이더넷 인터페이스

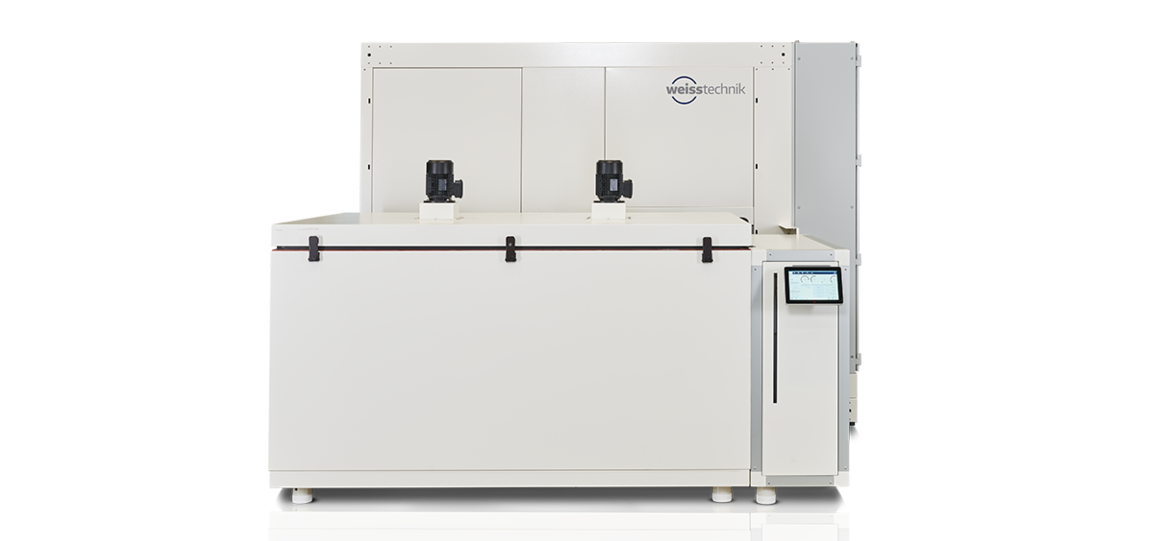

그림.: TempEvent WBT/500/-30/+60
TempEvent WBT/1000/-30/+60
